Software
Dataflow

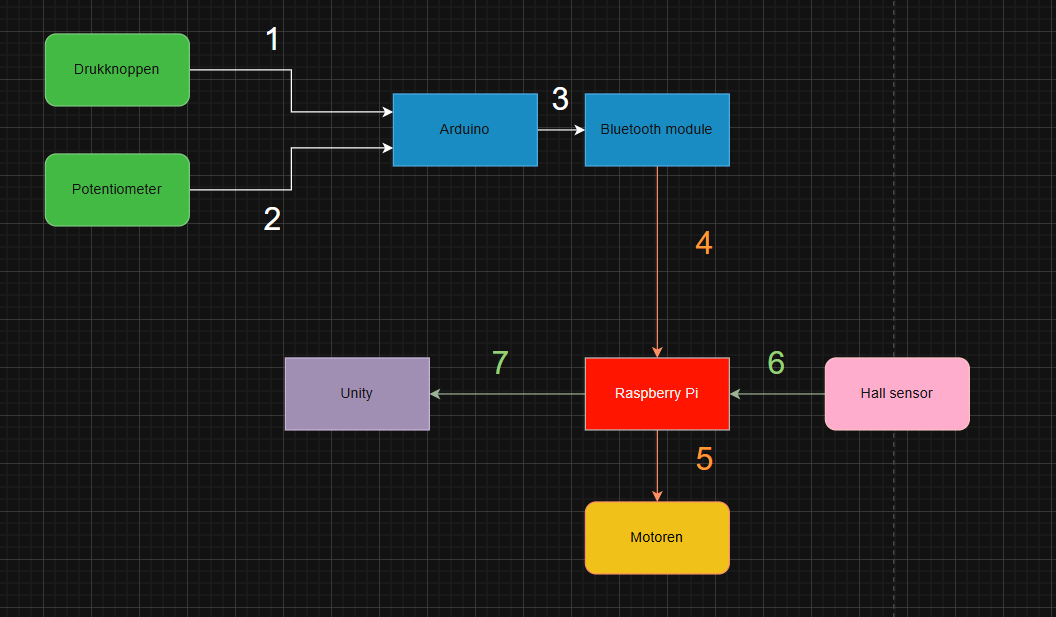

Dit is mijn dataflow. Hierin kun je zien welke weg de data aflegt.
- HIGH of LOW wordt doorgegeven aan de Arduino, afhankelijk van of de knop is ingedrukt of niet.
- De weerstandswaarde wordt doorgegeven aan de Arduino.
- Dan geeft de Arduino deze informatie door aan de bluetooth module.
- Deze bluetooth module stuurt de informatie over bluetooth naar de Raspberry Pi.
- De Raspberry Pi stuurt verwerkt deze data en stuurt de motoren op de auto aan.
- De snelheid waaraan de auto rijd wordt door de Hall sensor gemeten.
- Ten slotte stuurt de Raspberry Pi deze data door naar de laptop over WiFi. Deze zal op Unity dan het dashboard laten zien met juiste bijhorende parameters.
Flowchart
In dit deel kun je mijn flowchart vinden. Deze is onderverdeeld in twee delen: het deel van de Arduino naar de auto en het deel van de auto naar het dashboard.

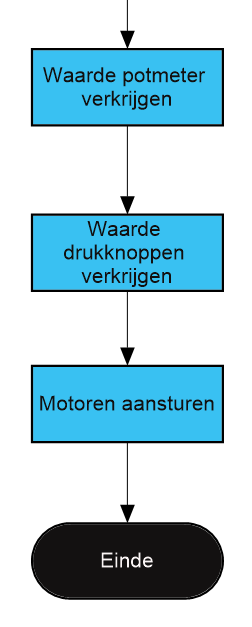

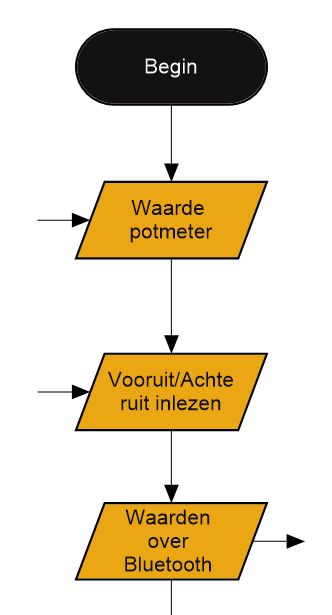

Eerst is er invoer van de potentiometer, deze waarde zal gebruikt worden om te beslissen of de auto naar links of naar rechts moet draaien. Daarna wordt er gekeken of er een knop is ingedrukt. Zo ja? Dan zal er gelezen worden welke knop wordt ingedrukt: de knop om vooruit te rijden of de knop om achteruit te rijden? Deze twee waarden worden over bluetoothnaar de Raspberry Pi gestuurd, eerst zal deze de waarde van de potentiometer verkrijgen en daarna de waarde van de drukknoppen. Op basis van die twee waarden zal hij de auto aansturen.

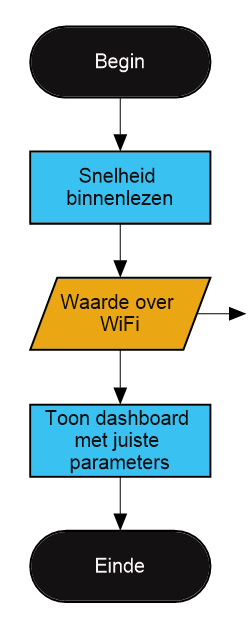

In deze tweede flowchart zal de data van de auto naar het dashboard gaan. Eerst wordt de snelheid binnengelezen. Deze waarde wordt dan over WiFi naar een laptop verstuurd. Deze laptop verkrijgt de snelheid en toont het dashboard met de juiste parameters.
Softwareomgevingen
Hier vindt je de programmeeromgevingen terug die gebruikt zijn voor dit eindwerk. Ook staat erbij welke codeertalen je in deze omgevingen gebruikt.
Arduino IDE
Om de code op mijn Arduino te kunnen schrijven gebruik ik de programmeeromgeving Arduino IDE. Deze omgeving is zeer gebruiksvriendelijk. In Arduino IDE kan je programmeren in de talen C en C++.
Thonny
Op de Raspberry Pi codeer ik in de softwareomgeving Thonny. Deze omgeving kan je gebruiken op de Raspberry Pi zelf, maar je kan ook de code op je laptop schrijven en deze dan overdragen naar de Raspberry Pi. In Thonny wordt de programmeertaal Python gebruikt.
Visual Studio Code
Om mijn dashboard te maken heb ik gebruik gemaakt van de 2D-Unity omgeving. Ik heb hierin zelf het dashboard gemaakt, en de code die het dashboard doet werken is geschreven in Visual Studio Code. In deze programmeeromgeving kun je enorm veel talen gebruiken, maar om de prestatie van Unity het beste te houden codeer je het best in de programmeertaal C.
